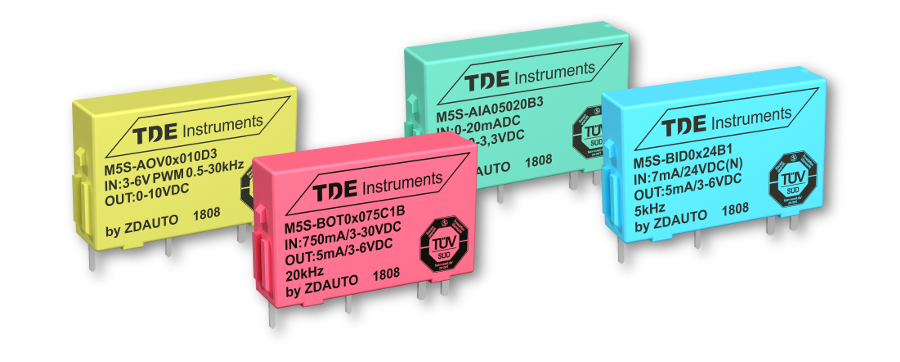

Modulare I/O-Bausteine
Modulare Schnittstellen-Bausteine mit integrierten Schaltkreisen zum vielseitigen Einsatz in industriellen Anlagen, wie z.B. Reglern oder speicherprogrammierbaren Steuerungen.
Bindeglied zwischen Elektronik und industrieller Signalwelt
Die Module dienen als Bindeglied zwischen der Elektronik auf der einen und der industriellen Signalwelt auf der anderen Seite. Die Module sind vollständig versiegelt, wasserdicht, feuerfest und staubdicht ausgeführt.

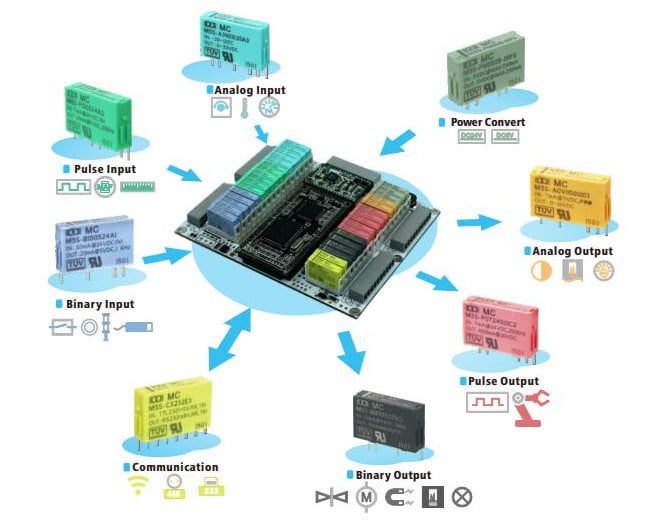

Universelles Anschlussschema für volle Flexibilität
Durch das universelle Anschlussschema sind alle M5S I/O-Bausteine austauschbar, ohne die interne oder externe Verschaltung ändern zu müssen. Damit lassen sich alle möglichen Anwendungsfälle mit einer universellen Schaltung abdecken, kundenspezifische Eingangs- und Ausgangskonfigurationen durch Stecken der entsprechenden Module realisieren und sogar bereits im Feld eingesetzte Geräte um weitere Funktionen erweitern.
Modulare I/O-Bausteine - Digitaleingang
Beschreibung
Mithilfe dieser Module können Schaltzustände, Impulse oder Drehgebersignale erfasst werden.
Merkmale
- Signal: 0-5 kHz
- Galvanische Isolierung über Optokoppler
- Open-Collector-Ausgang
- 5 mm SIP-Gehäuse
- Abmessungen 5 mm × 12,7 mm × 20 mm
Modulare I/O-Bausteine - Digitalausgang
Beschreibung
Zur Ansteuerung von Relais, Lampen, Summern oder anderen Signalgeräten.
Merkmale
- Signal: 0-5 kHz
- Galvanische Isolierung über Optokoppler
- Halbleiterrelais oder Transistor-Ausgang
- 5 mm SIP-Gehäuse
- Abmessungen 5 mm × 12,7 mm × 20 mm
Modulare I/O-Bausteine - Analogeingang
Beschreibung
Zur Erfassung von Analogsignalen, Potentiometern, Temperatursensoren und anderen Strom und Spannung erzeugenden Geräten.
Merkmale
- Signal: 0-10 V oder 0-20 mA oder Pt100
- Optional: isoliertes oder nicht isoliertes Signal
- DC Spannung/Strom sowie verschiedene Arten von Temperatursensoren
- 5 mm SIP-Gehäuse
- Abmessungen 5 mm × 12,7 mm × 20 mm
Modulare I/O-Bausteine - Analogausgang
Beschreibung
Mithilfe dieser Module können Geschwindigkeitsregulatoren, Heizungsregler und andere spannungs- oder strommessende Geräte gesteuert werden.
Merkmale
- Signal: 0-10 V oder 0-20 mA
- Optional: isoliertes oder nicht isoliertes Signal
- 5 mm SIP-Gehäuse
- Abmessungen 5 mm × 12,7 mm × 20 mm
Mechanische Relais
Beschreibung
Zum Schalten höherer Ströme mit geringer Schaltfrequenz.
Merkmale
- Signal: 0-20 Hz
- Galvanische Isolierung
- „Dry Contact“ (Potentialfreier Kontakt)
- 5 mm SIP-Gehäuse
- Abmessungen 5 mm × 12,7 mm × 20 mm
- Verwendung mit den Evaluierungsboards nicht empfohlen, da 25 mA Stromstärke benötigt.
Kommunikationsmodule
Beschreibung
Mithilfe dieser Module können unterschiedliche Kommunikationsschnittstellen angesprochen werden. Die Kommunikationsmodule verwenden 2 Signal-Pins auf der Steuerungsseite im Gegensatz zu den I/O-Modulen, die jeweils 1 Signal-Pin verwenden.
Merkmale
- TX/RX Beschaltung auf der Steuerungsseite
- RS232, RS422, RS485, USB, LAN, CAN
- Optional: isoliertes oder nicht isoliertes Signal
- 5 mm SIP-Gehäuse
- Abmessungen 5 mm × 12,7 mm × 20 mm
- Nicht verwendbar mit den Evaluierungsboards für Arduino und Raspberry Pi
